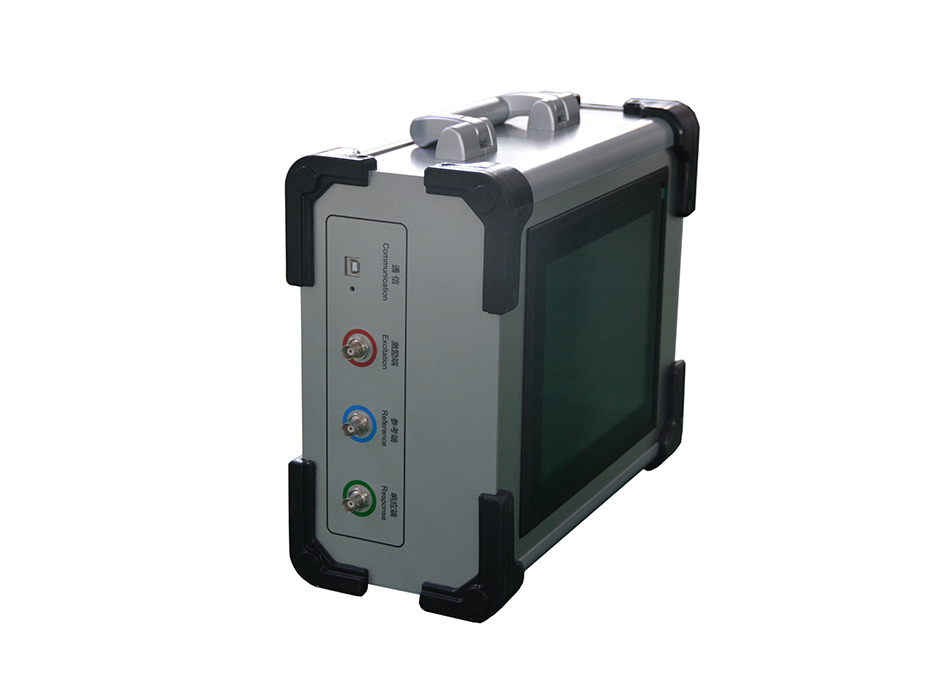

SN5008H变压器绕组变形频响法嵌入电脑

|  功能简介：

      变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
       变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
       变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

|  主要技术特点：

1.采集控制采用高速、高集成化微处理器。
2.笔记本电脑与仪器之间通信USB接口。
3.笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口,无线WIFI接口更可以方便的在平板电脑和智能手机上使用。
4.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
6.信号输出幅度软件调节，最大幅度峰值±10V。
7.计算机将检测结果自动分析和生成电子文档(Word)。
8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
9.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10.检测数据自动分析系统

|  技术参数：

 扫描方式
1.线性扫描分布
扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。
2.分段扫频测量分布
扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

其他技术参数
1.幅度测量范围: (-120dB)至(+20dB)
2.幅度测量精度: 0.1dB
3.扫描频率精度: 0.01%
4.信号输入阻抗：1MΩ
5.信号输出阻抗：50Ω
6.信号输出幅值：±20V
7.同相测试重复率：99.9%
8.测量仪器尺寸(长宽高)355X145X270(mm)
9.仪器铝合金箱尺寸(长宽高)410X360X350(mm)
10.总体重量:17Kg

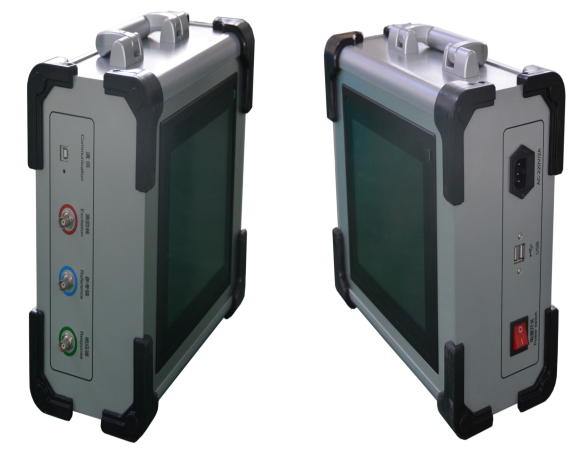

|  仪器面板：

  仪器面板上安装有电源开关,按下时电源打开,指示灯点亮,关闭时,指示灯熄灭。注意：等windows系统完全关闭后再关闭仪器电源。

  仪器背板上安装有电源插座内藏保险丝。
  测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接。
