SN-10kVA多倍频电源试验装置

|  功能简介：

       电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合国家标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
       我公司生产的多倍频耐压试验仪采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

|  主要特点：

■ 一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
■ 防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
■ 操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
■ 保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
■ 显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
■ 打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
■ 实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
■ 数据存储       可存储92组数据，存满后还可覆盖。
■ 抗震性能       采用抗震设计，长途运输中的颠簸不会损坏仪器。

|  主要技术指标：

■ 工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
■ 供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz   如用AC220供电，功率减半
■ 输出频率                  30Hz～200Hz   调节细度0.1 Hz
■ 输出电压                  0～400V正弦波
■ 输出功率                  10KW
■ 最大输出电压              400V
■ 最大输出电流              25A
■ 电压最小分辨率            0.01V
■ 电流最小分辨率            0.001A
■ 电压电流精度              ±1%
■ 外形尺寸（mm）           430（长）×310（宽）×340（高）
■ 仪器重量                  约28kg

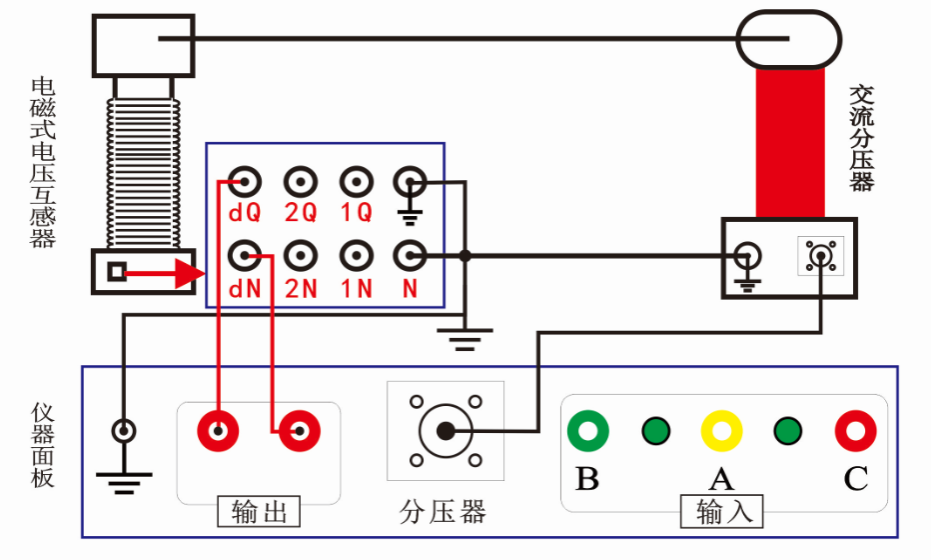

|  仪器与互感器及分压器试验接线图：

|  面板功能介绍：

|  仪器成套性：

1.多倍频感应耐压测试仪                        1台
2.电源输入线                                  3根
3.输出线                                      2根
4.分压器连接线                                1根
5.接地线                                      1根
6.打印纸                                      2卷
7.出厂检验报告                                1份
8.产品说明书                                  1份
9.产品合格证                                  1份
10.分压器                                     1台
