JEY5580-M,B多通道局部仪

|  功能简介：

       JEY5580-M 型B 通道数字式局部放电综合分析系统是上架型仪器，具备独立B 通道局放信号输入、独立窗口显示、高清晰大屏幕、轻便防震、可靠性高、抗高电压冲击能力强等优势。采用标准 6U 19 英寸上架机箱结构。该仪器具有很强的局部放电综合分析和小信号强干扰环境局放检测能力。系统全部自主研发、生产，通过了电磁兼容检验、产品鉴定以及软件认证。被测试品不分电压和容量等级，均可准确测量。

|  系统优势：

● JEY5580-M,B 多通道数字式局部放电综合分析仪（型号：JEY5580-M,B通道），提供的功能局部放电检测：高压电气设备局部放电检测，B 通道独立采集数据（非通道转换式），同步信号采样，B个窗口单独显示局放测量结果。
● 提供在复杂现场的多种抗干扰措施：独特天线噪声门控、信号极性判别、局放智能识别、动态抗干扰、数字模拟混合滤波等多种抗干扰功能，各种抗干扰措施灵活组合应用，能够有效减小干扰对测量结果的影响，便于在复杂的环境下确保准确测量。
●  多种分析功能：具有相位分析，指纹图、频谱分析，三维图及二维图分析，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减
少试验中非稳定性因素对试验结果的影响。
● 自动生成试验报告：自动或手动记录保存试验数据和瞬态放电波形，生成试验报告，提供后期数据分析参考。
● 显示屏：显示屏为高分辨率触摸屏，方便现场的操作使用。
● 便携移动：适合在环境复杂的现场移动使用。

|  技术参数：

1. 使用条件

1.1 环境温度：-10～45℃

1.2 相对湿度：≤95%

1.3 设有一可靠接地点

1.4 现场接地电阻：0.1Ω～0.5Ω

1.5 电源电压的波形为实际正弦波，波形畸变率<3%，高次谐波：10kHz～40kHz 衰

减，60dB；40kHz 以上衰减，80dB 以上

2. 技术性能

2.1 校准脉冲发生器：输出电量：10、50、100、500pC；脉冲上升时间：<60ns；

频率范围：50Hz～1000Hz。

|  主要功能：

1. 基本功能特点
1) 多通道数字式局部放电测量，同步采样、处理、显示。
2) 内、外同步随意选择，并具有零标指示及相位分辨功能。
3) 自由选择椭圆、直线、正弦显示方式。
4) 单个放电脉冲波形分析、确定放电性质。
5) 自动定时保存试验数据和波形。
6) 手动随时保存试验数据和波形。
7) 可重新显示、分析过去已保存的试验记录。
8) 增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果。
9) 可对特殊或随机波形进行单次捕捉抓取并进行详细分析。
10) 任意相位开窗，单窗、双窗任选，360 度内自由开窗。
11) 在检测局部放电的同时，能够监视试验电压。
12) 统计分析局部放电信号的幅值、相位、放电频次等基本特征参数。
13) 局部放电信号的基本参数的趋势图。
14) 局放信号的 PRPD 二维图谱显示（三相幅值相关图，飞形图，指纹图，棒图）。
15) 局放信号的 PRPS 三维图谱显示（N-Q-Φ图，Q-Φ-T 图）。
16) 随时可将所有采集到的数据及用户操作结果自动记录到硬盘，录波后可根据需要
进行回放以再现当时局放试验放电波形和放电变化等情况。
2. 抗干扰功能特点
1) 可对特殊或随机波形进行单次捕捉抓取并进行详细分析。
2) 独特的天线接收干扰关门技术，可屏蔽来自空间的电磁波干扰。
3) 抗静态干扰功能可去除相位固定的干扰信号。
4) 抗动态干扰功能可去除随机出现的大幅值脉冲干扰。
5) 相关滤波技术抗干扰功能可有效去除与电源不同步的随机干扰。
6) 极性判别功能，可通过区分试品内部与外部的信号极性，有效去除外部干扰。
7) 对现场信号进行频谱分析后，可有针对性的选择无干扰频带进行试验，从而快速
准确的去除外界干扰。
8) 小波消噪和自适应滤波功能可有效处理复杂的外界干扰。
9) 局部放电智能识别功能，能够在特定条件下自动识别干扰信号和局部放电信号，
并将干扰去除。

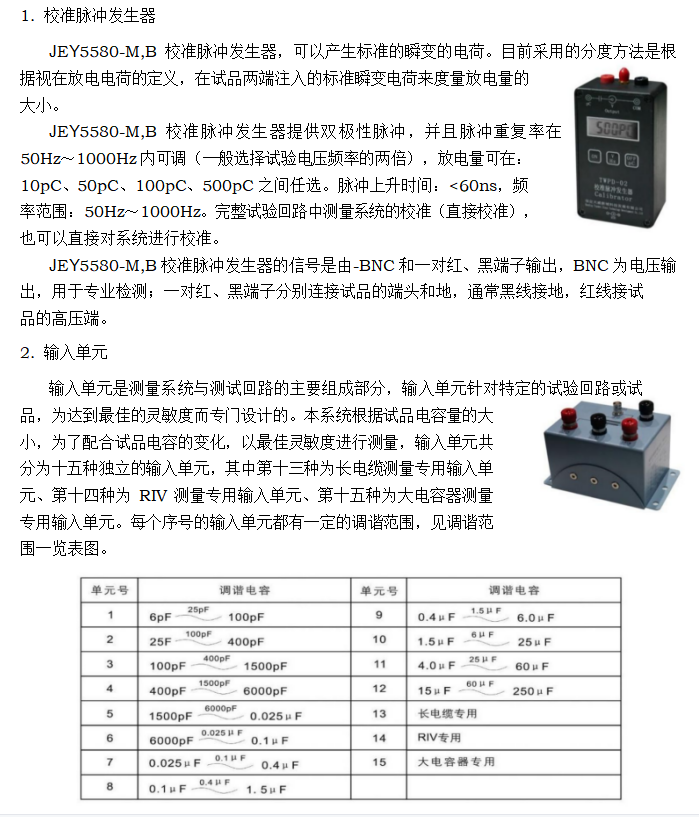

|  配件及参数说明：
