SN1280-5000S手持式变压器变比测试仪
|
|
 |
 |
| 功能简介：
手持式变压器变比测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。
| 主要功能特点：
锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、方便。
具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。
在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。
量程宽、精度高，变比测量范围可达10000，且最高值10000时测试精度保证0.3%。
具有反接保护、输出短路保护等完善的保护功能。
5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
配备外置式打印机，便于数据打印。
具有本机存储和优盘存储，方便数据保存。
| 技术指标：

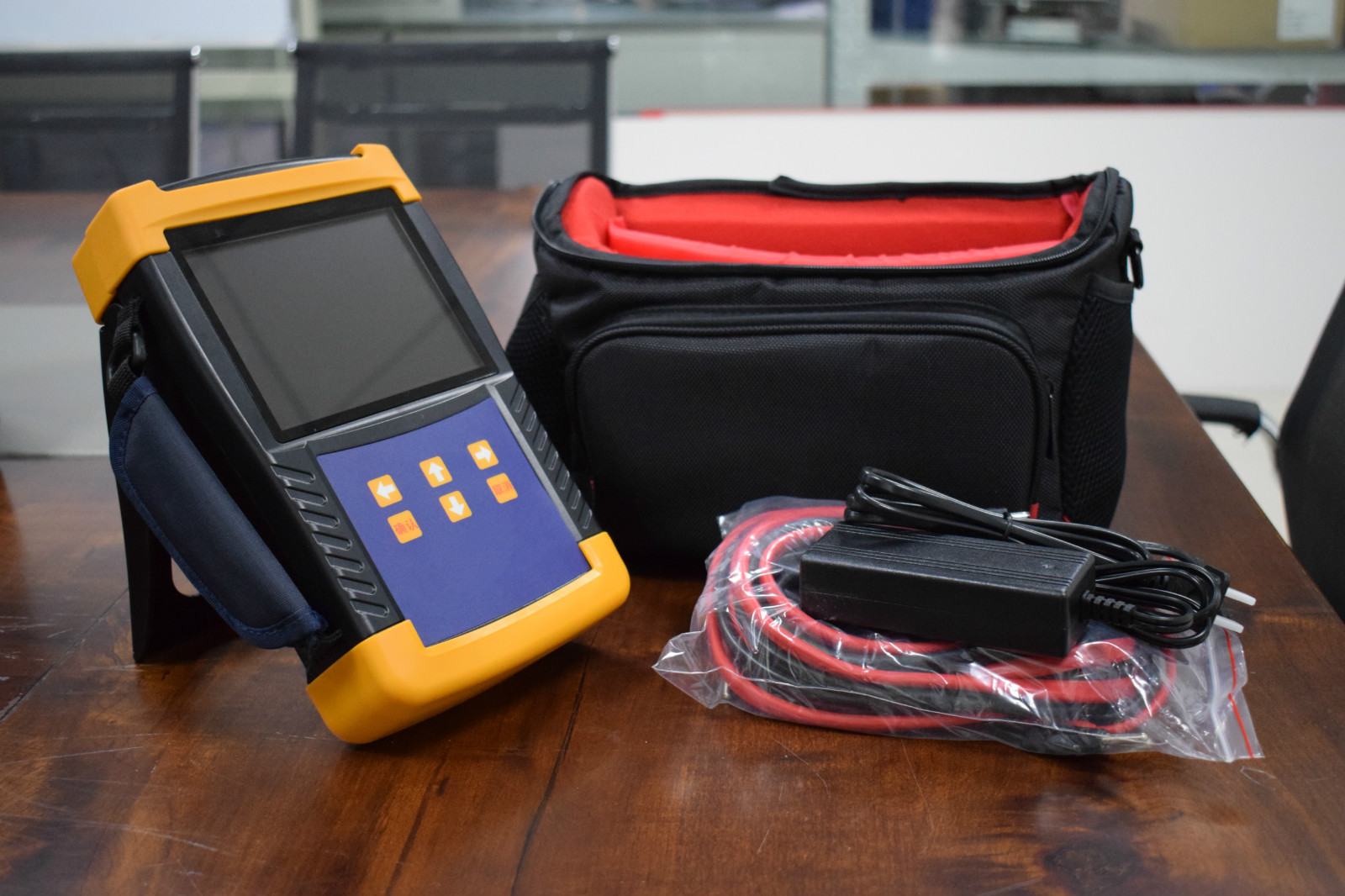

| 产品外观：
|
功能模块 |
说明 |
|
高压测试端 |
黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。 |
|
低压测试端 |
黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。 |
|
显示屏 |
5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。 |
|
按键 |
操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。 |
|
功能模块 |
说明 |
|
电源开关 |
整机电源开关，开机时拨到开位置，关机时拨到关位置。 |
|
RS232接口 |
连接外置打印机。 |
|
充电接口 |
使用仪器专用充电器进行充电。 |
|
USB接口 |
外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。 |
