SN2600-100触屏回路电阻测试仪（100A）

|  功能简介：

       以前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。

|  功能特点：

1.  恒流电源，无需人工调节
2. 宽量程，测试最大可达100mΩ
3. 四端子接线法，测量准确；测试时间可设定，测量速度快
4. 具有U盘导出文件功能
5. 仪器数据保存100组，关机不丢失
6. 实时时钟功能
7. 图形化界面，彩屏触摸操作，并配有微型打印机
8. 完善的保护功能

|  技术性能：

1. 测试电流：100A

2. 测试量程：50mΩ/100A

3. 测试精度：R<20mΩ,                    0.5%+0.2uΩ;

20mΩ< R < 100mΩ,   1%

4. 分辨率：0.1µΩ

5. 电源： AC220V  50Hz

6. 本机电压/电流线分方向，不可任意接线。

7. 测试时间设置范围：10―30-60S

|  测量步骤：

3.1亮度设置:滑动亮度滑块即可调节LCD亮度。

3.2屏幕校准: 点击【屏幕校准】按键，即可进行触摸屏校准。一般情况下无需校准，为防止误设置导致触屏失灵，如需要设置，请与厂家联系取得密码后方可设置。

3.3 校准参数：点击【校准参数】按键，即可进行校准参数。一般情况下无需校准，为防止误设置导致仪器精度变化，如需要设置，请与厂家联系取得密码后方可设置。

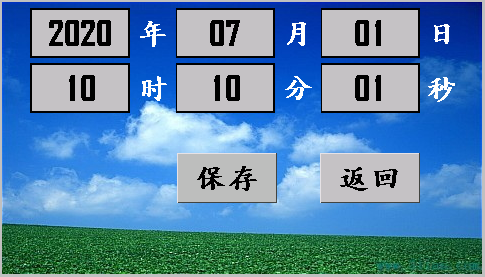

3.4时间设置：点击【时间设置】按键，即可进行时间设置

点击要修改的地方，屏幕会出现数字，正确填写就行。保存并返回

4.数据管理界面说明

4.1测量后保存的数据以编号和文件的形式存储，以方便后期查询。编号的排列以时间优先顺序，并且分组存放。以日期划分归类，同一日期自动存放在同一单元，每个单元存放满后自动新建存放单元。即使上一日期的存放单元没有存满，在新的日期也自动新建存放单元。复选框选中的单元可以点击“删除选中”将数据删除。

返回       返回到主界面

删除选中   删除复选框选中的文件

上一页     到上一页，如果是第一页了，则无操作

下一页     到下一页，如果是最后一页，则无操作

点击复选框后，点击复选框前面的时间，出现如下界面

数据查看界面显示指定单元下保存的数据，在复选框将其选中，即可打印出数据。
